สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
กลับมาพบกันในทุกๆ วันพุธแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง” นะครับ

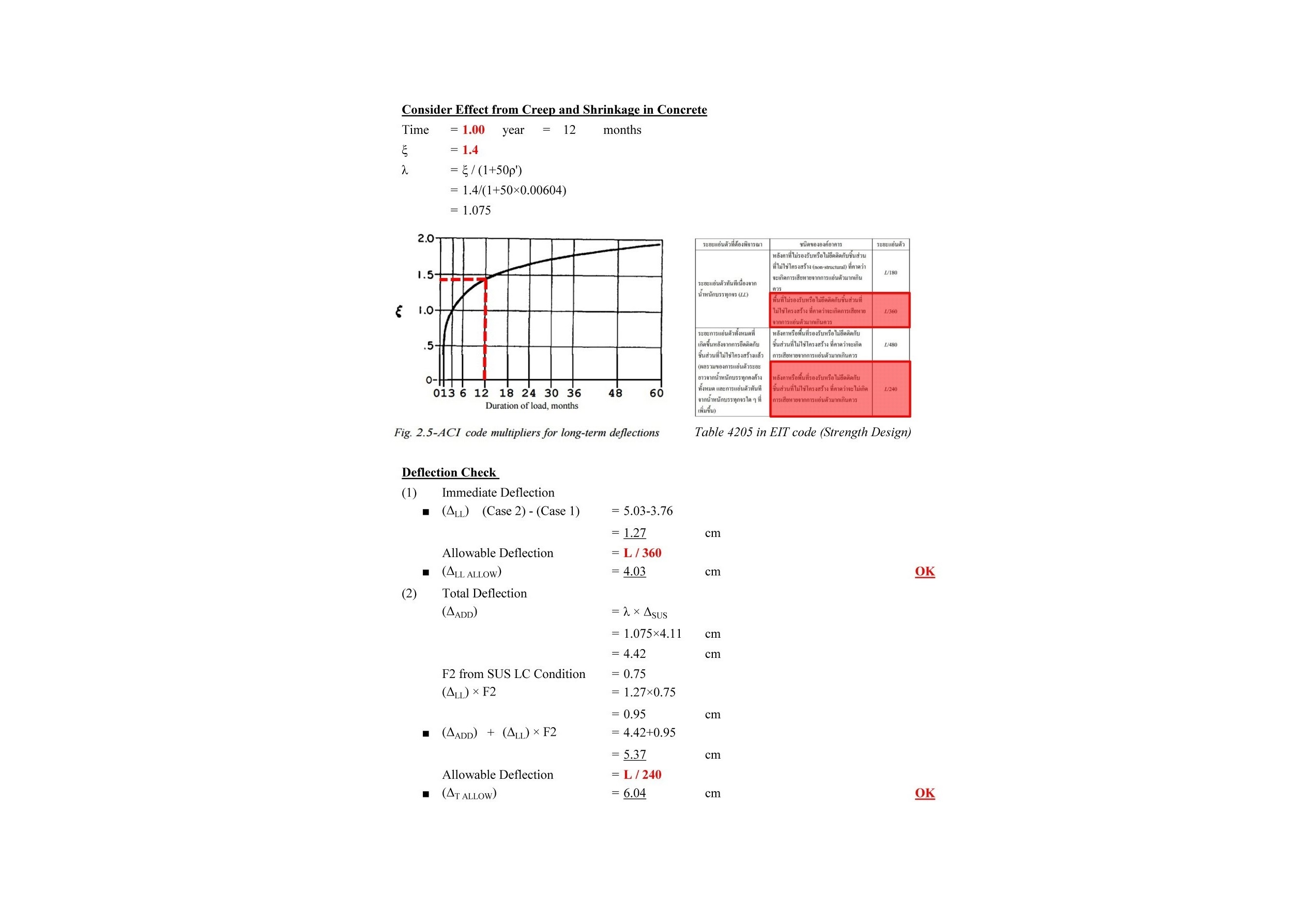

ในวันนี้ผมจะขออนุญาตมาพาเพื่อนๆ ไปลงรายละเอียดในรายการคำนวณการตรวจสอบหาค่าการเสียรูปภายในหน้าตัดของโครงสร้างคอนกรีตเสริมเหล็กในหน้าที่ 6 ซึ่งเป็นหน้าสุดท้ายแล้ว ซึ่งก็คือรูปที่ผมได้นำเอามาประกอบคำอธิบายในวันนี้นะครับ
โดยที่เนื้อหาในหน้าสุดท้ายนี้จะเป็นการคำนวณเพื่อที่จะตรวจสอบหาว่า สถานะของการเสียรูปในแนวดิ่งของโครงสร้างคานของเรานั้นเป็นเช่นใดเมื่อเราทำการพิจารณาจากค่าเกณฑ์ต่างๆ ซึ่งเป็นค่าที่ยอมให้ตามที่ได้มีการระบุเอาไว้ใน CODE ใช่หรือไม่นะครับ
ก่อนอื่นหน้านี้จะเริ่มต้นจากการที่เราต้องทำการพิจารณาถึงกรณีของ การเสียรูปในระยะยาว หรือ LONG TERM DEFLECTION เสียก่อน โดยที่จะต้องทำการคำนึงถึงลักษณะพฤติกรรมของคงค้างของน้ำหนักบรรทุกที่กระทำอยู่ที่ด้านบนโครงสร้างคานของเรานั้นจะคงค้างอยู่นานเท่าใด ซึ่งในหน้าๆ นี้เราจะต้องทำการเปรียบเทียบค่าระยะเวลาของการที่น้ำหนักบรรทุกนั้นมีการคงค้างให้อยู่ในแกน X และเทียบหาค่าสัมประสิทธิ์ตัวคูณของค่า ξ ซึ่งจะหาได้จากแผนภูมิในรูปที่ 2.5 ที่อยู่ใน CODE ของ ACI สุดท้ายเราก็จะนำเอาค่า ξ นี้ไปแทนค่าลงในสมการเพื่อที่จะทำการคำนวณหาค่าของ λ ซึ่งเป็นค่าสัมประสิทธิ์ตัวคูณกับค่าการเสียรูปเนื่องจากการเสียรูปในระยะยาวที่เราได้ทำการคำนวณเอาไว้เรียบร้อยแล้วก่อนหน้านี้นะครับ
ขั้นตอนต่อมาก็คือ เราจะต้องเลือกทำการกำหนดค่าเกณฑ์ของการเสียรูปที่ยอมให้จากตารางที่ 4205 ที่อยู่ใน CODE ของ EIT ว่า ลักษณะของระยะของการเสียรูป และ ชนิดของโครงสร้างที่เรากำลังทำการพิจารณาอยู่นั้นเป็นโครงสร้างแบบใด ซึ่งเมื่อเลือกได้แล้ว เราก็จะนำเอาค่าเกณฑ์ของการเสียรูปที่ยอมให้นี้ไปใช้ในขั้นตอนสุดท้ายของการคำนวณของเรานั่นเองครับ
ขั้นตอนสุดท้ายคือ เราต้องเริ่มพิจารณาถึงค่าการเสียรูปที่เกิดขึ้นแล้ว โดยเราจะต้องพิจารณาไปทีละกรณีของน้ำหนักบรรทุก โดยที่กรณีแรกจะเป็น การเสียรูปแบบทันทีทันใด ซึ่งก็คือ ค่าการเสียรูปที่เกิดขึ้นเนื่องจากน้ำหนักบรรทุกจรเพียงอย่างเดียว หรือ Δ(LL) ซึ่งจะคำนวณได้จากค่าการเสียรูปที่เกิดขึ้นในกรณีที่ 2 หรือ Δ(IMM) ลบด้วยค่าการเสียรูปที่เกิดขึ้นในกรณีที่ 1 หรือ Δ(DL) ซึ่งหากผ่านเกณฑ์ที่ยอมให้ตามที่ระบุเอาไว้ใน CODE ก็ถือได้ว่าโครงสร้างคานของเรานั้นผ่านเกณฑ์พิจารณาสำหรับกรณีของการเสียรูปกรณีนี้เรียบร้อยแล้วนะครับ
ขั้นตอนสุดท้ายของสุดท้ายจริงๆ แล้วนั่นก็คือการพิจารณาถึงค่าการเสียรูปในกรณีที่สองซึ่งจะเป็น การเสียรูปแบบทั้งหมด ซึ่งก็คือ ค่าการเสียรูปในระยะยาว หรือ Δ(SUS) ที่ได้รับการคูณปรับแก้ด้วยค่า λ แล้ว รวมกันกับผลของค่าการเสียรูปที่เกิดขึ้นเนื่องจากน้ำหนักบรรทุกจรเพียงอย่างเดียว ที่ได้รับการคูณปรับแก้ด้วยค่า F2 แล้ว ซึ่งค่า F2 นี้ก็จะสามารถทำการคำนวณได้จากการนำเอาค่า 1.00 ลบด้วยค่า F1 ที่ได้แสดงเอาไว้อยู่ในหน้าที่ 5 ก่อนหน้านี้ ซึ่งหากผ่านเกณฑ์ที่ยอมให้ตามที่ระบุเอาไว้ใน CODE ก็ถือได้ว่าโครงสร้างคานของเรานั้นผ่านเกณฑ์พิจารณาสำหรับกรณีของการเสียรูปกรณีนี้เรียบร้อยแล้วนะครับ
โดยที่ในการพิจารณาค่าการเสียรูปของโครงสร้างคานข้างต้นนั้น จำเป็นที่จะต้องผ่านเกณฑ์ทั้งสองกรณีเสมอ นอกเสียจากว่า โครงสร้างที่เรากำลังประเมินอยู่นั้นทำหน้าที่เป็นเพียงแค่โครงสร้างคานที่มีการใช้งานเพียงแค่ชั่วคราว หรือ TEMPORARY BEAM เพียงเท่านั้น หากเป็นเช่นนั้นเราก็อาจที่จะเลือกทำการประเมินให้ค่าการเสียรูปนั้นผ่านเกณฑ์เฉพาะแค่ในกรณีที่ 1 เพียงแค่กรณีเดียวก็ได้ครับ
ทั้งนี้เพื่อนๆ จะสามารถเห็นได้จากขั้นตอนในการคำนวณทุกๆ หน้าตลอด 5 ครั้งที่ผ่านมาว่า การคำนวณหาค่าการเสียรูปของคานโดยวิธีการละเอียดนั้น ถือได้ว่าเป็นขั้นตอนในการคำนวณที่เรียกได้ว่ามีความยุ่งยากและก็ละเอียดซับซ้อนมากๆ ในระดับหนึ่งเลย ดังนั้นหากเพื่อนต้องการที่จะหลีกเลี่ยงการต้องตรวจสอบค่าการเสียรูปของคานโดยวิธีการละเอียดแล้ว เพื่อนๆ ก็ควรที่จะเลือกกำหนดค่าของขนาดความลึกของคานให้มีค่าที่ไม่น้อยไปกว่าที่ CODE ได้ให้คำแนะนำเอาไว้ในการใช้งานก็จะเป็นการดีที่สุดนะครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันพุธ
#ความรู้เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง
#ความรู้เรื่องการหาค่าการเสียรูปในโครงสร้างคานคอนกรีตเสริมเหล็กโดยวิธีแบบละเอียด
#ครั้งที่5
ADMIN JAMES DEAN
