สวัสดีครับมาเจอกับ Mr.Spunman กันอีกเช่นเคย วันนี้เราจะมาคุยกันถึง การทดสอบการรับน้ำหนักของเสาเข็มด้วยวิธีพลศาสตร์ หรือ Dynamic Load Test กันนะครับ
การทดสอบการรับน้ำหนักของเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test) เป็นที่ยอมรับทั่วไปและมีมาตรฐานรองรับ ได้แก่ ASTM D4945-96 นอกจากนั้น การทดสอบดังกล่าวมีข้อดีหลายประการ เช่น
- สามารถทำการทดสอบได้ภายในระยะเวลาสั้น ๆ เสาเข็มหลายต้นสามารถทําการทดสอบได้ในวันเดียว
- ต้องการพื้นที่รอบๆ เสาเข็มไม่มากนักในการเตรียมการทดสอบ
- ผลการทดสอบให้ข้อมูลที่เพียงพอเกี่ยวกับเสาเข็มในเรื่องของกําลังรับน้ําหนักและความสมบูรณ์ของเสาเข็ม
- เป็นการทดสอบที่ประหยัดค่าใช้จ่าย
อุปกรณ์วัดสัญญาณ จะวัดสัญญาณและแสดงผลในรูปแบบของการเปลี่ยนแปลงแรงเทียบกับเวลาและการเปลี่ยนแปลงความเร็วเทียบกับเวลา โดยอุปกรณ์หลักจะประกอบไปด้วยหัววัดสัญญาณ 2 แบบ ได้แก่
- เซนเซอร์ความเครียด (Strain Transducer)
- เซนเซอร์ความเร็ว (Accelerometer)
การทดสอบการรับน้ําหนักของเสาเข็มด้วยวิธีพลศาสตร์ (Dynamic Load Test)

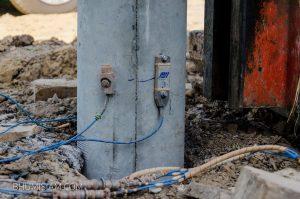

- ติดตั้ง Strain Transducer และ Accelerometer อย่างละ 2 ชุด จะต้องติดตั้งตําแหน่งบริเวณหัวเสาเข็มบนด้านตรงข้ามซึ่งกันและกัน ตำแหน่งที่ติดตั้งจะต่ำกว่าหัวเสาเข็มประมาณ 1.5 เท่าของเส้นผ่าศูนย์กลางของเสาเข็ม บางครั้งขั้นตอนการติดตั้งอาจจะมีความจำเป็นต้องขุดดินบริเวณรอบเสาเข็มซึ่งจุดดังกล่าวจะต้องสะอาดและปราศจากน้ำท่วมขัง
- ตุ้มน้ำหนักและระยะยก น้ำหนักของลูกตุ้มที่ใช้นั้นควรดูตามความเหมาะสมของขนาดเสาเข็มและกําลังรับน้ำหนัก
ระยะยกเพื่อปล่อยตุ้ม จะถูกกำหนดตามประสบการณ์ของวิศวกรผู้ชำนาญการในงานทดสอบ - การบันทึกสัญญาณ หลังการทดลองปล่อยตุ้มด้วยระยะยกสั้นๆ พร้อมตรวจสอบสัญญาณเสร็จก็เริ่มทําการทดสอบได้โดยปล่อยตุ้มด้วยระยะยกที่เหมาะสมให้เสาเข็มเกิดการทรุดตัวถาวรประมาณ 3 มิลลิเมตร ค่าการทรุดตัวถาวรที่เกิดขึ้นแต่ละครั้งในการปล่อยตุ้มกระแทกสามารถวัดได้โดยใช้กล้อง Theodolite
การวิเคราะห์ข้อมูล

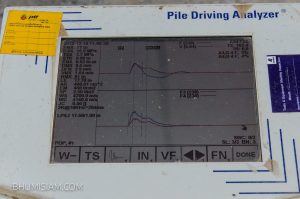

- การวิเคราะห์ด้วยผลการทดสอบ อาศัยหลักการเคลื่อนที่ของคลื่นในทันทีหลังการทดสอบ Pile Driving Analysis (PDA) จะคํานวณค่ากําลังรับน้ําหนักบรรทุกของเสาเข็มด้วย Case-Method
BSP-Bhumisiam
ผู้ผลิตรายแรก Spun MicroPile
1) ได้รับมาตรฐาน มอก. 397-2524 เสาเข็ม Spun MicroPile Dia 21, 25, 30 cm.
2) ผู้ผลิต Spun MicroPile ที่ได้รับ Endorsed Brand
รับรองคุณภาพมาตรฐานจาก SCG
3) ผู้นำระบบ Computer ที่ทันสมัยผลิต เสาเข็ม Spun MicroPile
4) ลิขสิทธิ์เสาเข็ม Spun MicroPile
5) เทคโนโลยีการผลิต จากประเทศเยอรมัน
6) ผู้ผลิต Spun MicroPile แบบ “สี่เหลี่ยม”
7) การผลิตคอนกรีตและส่วนผสม ใช้ Program SCG-CPAC
เสาเข็ม สปันไมโครไพล์ ช่วยแก้ปัญหาได้เพราะ
1) สามารถทำงานในที่แคบได้
2) ไม่ก่อให้เกิดมลภาวะทางเสียง
3) หน้างานสะอาด ไม่มีดินโคลน
4) สามารถรับน้ำหนักได้ 20-50 ตัน/ต้น ขึ้นอยู่กับสภาพชั้นดินแต่ละพื้นที่
5) สามารถตอกชิดกำแพง ไม่ก่อให้โครงสร้างเดิมเสียหาย
